產品名稱：水庫水質監測系統

功能描述：水庫水質監測系統主要應用于水流較為湍急或是不易采用浸入式監測設備安裝的場所，監測的數據均為無流速水樣數據，排除了流速對于檢測結果的影響，其數值更加穩定。

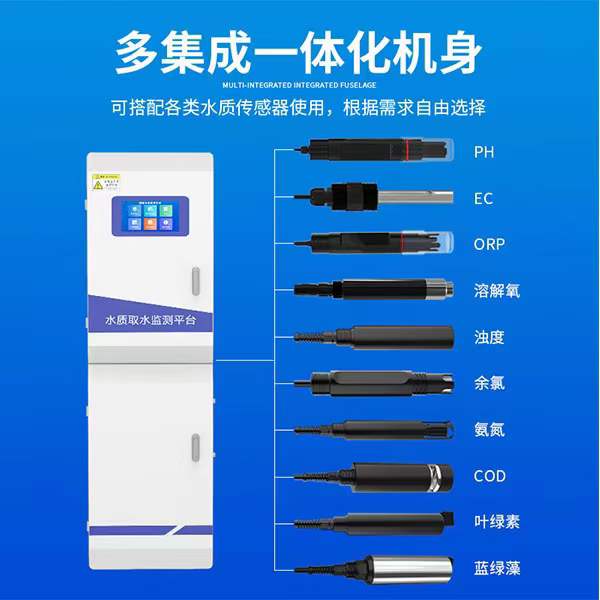

設備組成：取水系統、傳感器、監測分析系統、顯示系統、云平臺五部分組成。

供電電壓：采用220V市電供電，內含漏保及空開，并留有接地端子，布線全由接線端子轉接，保證產品內部的美觀性和簡潔性。

監測要素：PH、溶解氧、濁度、溫度、電導率，可選配ORP、余氯、氨氮離子、鉀離子、鈉離子、鎂離子、鈣離子、銨離子、亞硝酸根、硝酸根等要素

中控屏幕尺寸：10.1英寸

中控屏幕類型：可編程觸摸組態顯示屏。

中控屏幕功能：

1.對當前水質各要素監測值進行實時顯示。

2.可在此查詢到兩年內水質監測各要素的監測數值，以便對水質的好壞變化進行一個把控。

3.對水質監測各要素進行報警上下限的設置，當某個水質監測要素上下限超過此設定額時，顯示界面數據內容變紅進行報警提示。

4.可選擇【手動】或【自動】模式來控制各個電磁閥及水泵的工作狀態，來達到水箱中水質樣品的循環監測，讓監測數據更穩定。

5.對排水取水過程進行定時設置，測量水箱排水時間可設、管道積水排放時間可設、水樣抽取時間可設、單次采樣時間可設置。

通信方式：支持2G、4G、RJ45方式實時上傳數據

水泵配置：220W冷熱水自啟停自吸泵

工作環境：工作環境溫度0~50℃，工作環境濕度0~95%（無凝露）

外形尺寸：50*40*167cm

傳感器參數：

項目	測量范圍	測量誤差	分辨率	配置
濁度	電極常數分辨率：0.1μs/cm；電極常數分辨率：1μs/cm；	±5%FS（25℃）	0~200NTU以及0~1000NTU分辨率為0.1NTU；0-4000NTU量程設備分辨率為1NTU	√
水質溶解氧	0~20mg/L（0~200%飽和度）	±3%FS（25℃）	0.01mg/L、0.1%	√
PH電極	0~14.00pH	±0.15pH	0.01pH	√
余氯電極	0-2mg/L；0-10mg/L	±5%FS	0.01mg/L
溫度	-20~60℃	±0.5℃	0.1℃	√
電導率EC電極	電極常數K=1：1~2000μs/cm；電極常數K=10：10~20000μs/cm	±1%FS	電極常數分辨率：0.1μs/cm；電極常數分辨率：1μs/cm	√
電導率EC電極鹽度	0~11476ppm
電導率EC電極TDS	0~13400ppm
ORP電極	-1999~1999mV	±1mV	1mV
氨氮電極	0-100mg/l；0-10mg/l可選	±3%FS	0.01mg/l
銨離子	0-100mg/L	5%FS	0.01mg/L或0.1MG/L
亞硝酸根
硝酸根
鉀離子
鎂離子	0-100mg/L、0-1000mg/l
鈉離子
鈣離子
氯離子	0-3500mg/L
COD	0~500mg/L equiv.KHP	±5%FS equiv.KHP（25℃）	0.1mg/L

注意事項：

1.水質取水監測平臺正右方預留了兩個管道接口處，可根據現場環境工作人員自行接入合適的管道長度，上方的口為排水口，下方的為進水口。

2.自吸泵在工作前需要添加少許引水才能使其正常運轉，不加引水會造成自吸泵抽不上水來影響整套系統的使用。
